4 – 10 kW
THERMIC
| Sección | Valor |
|---|---|

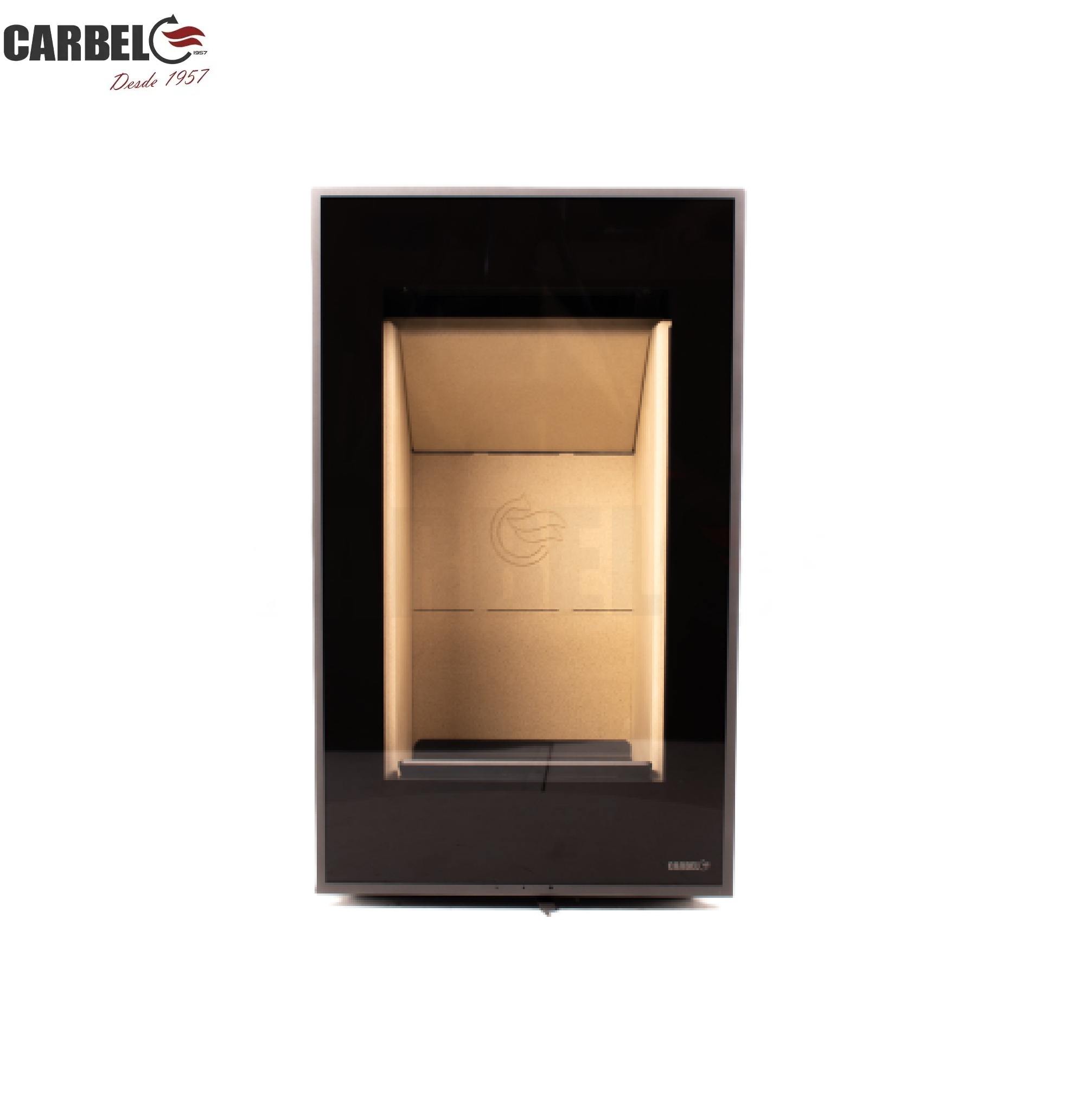

| Modelo | VISION |
| CARACTERÍSTICAS TÉCNICAS | |
| Función de calentamiento indirecto | NO |
| Masa del dispositivo solo (kg) | 130 kg (Insertable), 140 kg (Estufa) |
| Dimensiones generales (L x H x W) | 694 mm x 1570 mm x 411 mm |
| Tensión de alimentación / Frecuencia | 230V / 50Hz |
| Carga máxima soportada | 0 kg |
| PRESTACIONES | |
| Potencia útil nominal (Pnom) | 7 kW |
| Potencia útil a carga parcial (Ppart) | 7 kW |
| Rendimiento (ηnom) | 80,4 % |
| Eficiencia estacional térmica nominal (ηS) | 76,3 % |
| CO a potencia útil nominal (13% O₂) (COnom) | 614 mg/Nm³ |
| CO a potencia nominal (13% O₂) | 18 mg/Nm³ |
| PM a potencia útil nominal (13% O₂) (PMnom) | 28 mg/Nm³ |
| OGC a potencia útil nominal (13% O₂) (OGCnom) | 100 mg/Nm³ |
| Índice de Eficiencia Energética (IEE) | 76,3 % |
| Clase de eficiencia energética | 114 |
| Temperatura del humo (Ta) | 284°C |
| Combustible recomendado | Troncos de madera seca 25 cm (carpe), longitud máxima 30 cm |
| Carga de madera recomendada | 1,63 kg en 2 troncos de 25 cm divididos en 1/4 |
| Tipo de combustión | Intermitente (INT) |
| Intervalos de recarga (Potencia útil nominal) | 42 min |
| DATOS PARA LA CONEXIÓN | |
| Diámetro de la salida de humo (dsal) | Ø150 mm |
| Diámetro embocadura entrada aire | Ø80 mm |
| DATOS PARA DIMENSIONADO | |
| Tiro mínimo a potencia útil nominal (pnom) | 12 Pa |
| Tiro máximo permitido | 20 Pa |
| CO₂ | 11,35 % |
| Temperatura de humos en la boquilla a potencia útil nominal (Tw – Tsnom) | 341°C |
| Flujo másico de humo a potencia útil nominal (ϕf,g nom) | 5,28 g/s |
| CRITERIOS DE MONITOREO OPERACIONAL | |
| Masa de reserva de brasas | 400 g |
| Criterio de fin del ciclo | Reserva de brasas o CO₂ = 4,5 % |
